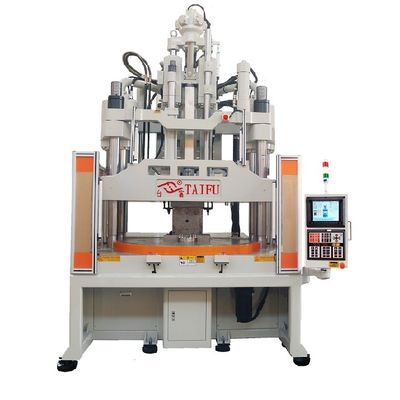

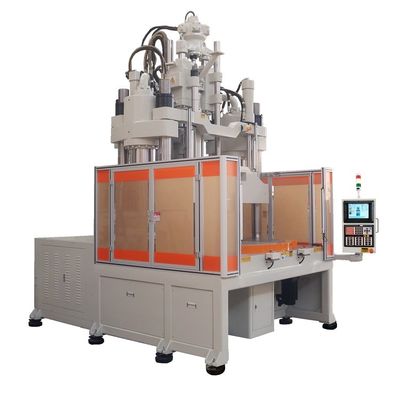

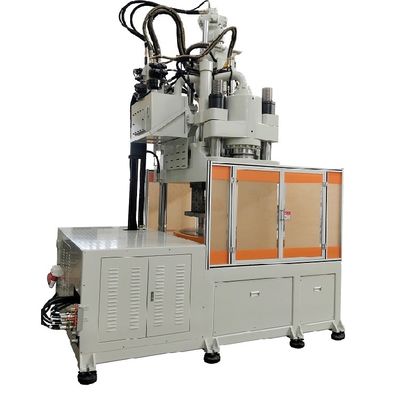

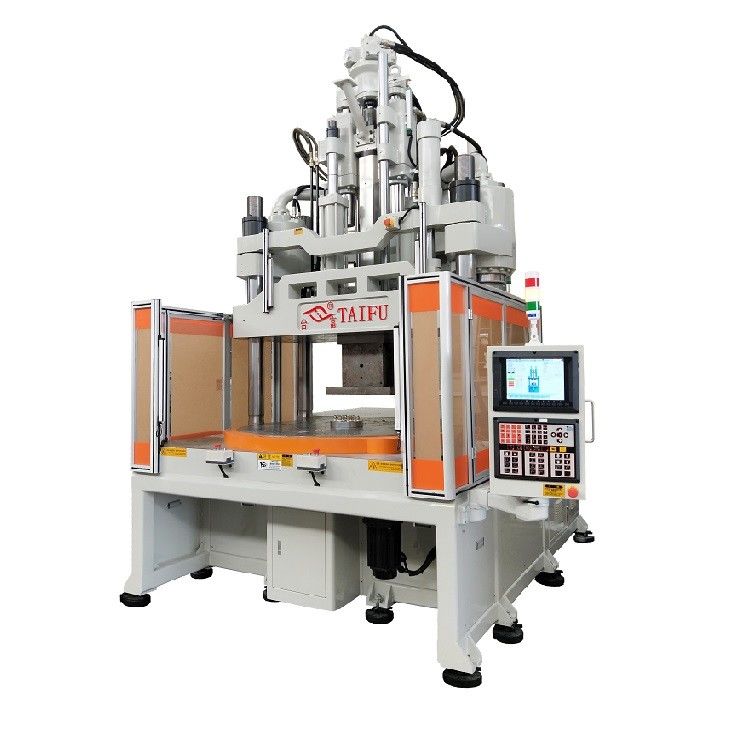

সিই সার্টিফিকেট সহ 120 টন নিম্ন ওয়ার্কবেঞ্চ উল্লম্ব ঘূর্ণন ইনজেকশন ছাঁচনির্মাণ মেশিন
টাইফু নিম্ন স্টেশন উল্লম্ব ঘূর্ণন টেবিল ইনজেকশন ছাঁচনির্মাণ মেশিন ergonomic কাজ টেবিল গ্রহণ, যা অপারেশন আরো সুবিধাজনক এবং নিরাপদ করে তোলে।ন্যূনতম ঘূর্ণন ডিস্ক ব্যাসার্ধ 810mm এবং সর্বোচ্চ ব্যাসার্ধ 2300mm পর্যন্ত. মেশিনটি একটি উচ্চ কার্যকারিতা নিয়ন্ত্রণ সিস্টেমের সাথে সজ্জিত যা উচ্চ মানের ইনজেকশন নির্ভুলতা এবং স্থিতিশীলতার জন্য একটি শক্তিশালী গ্যারান্টি সরবরাহ করে। উল্লম্ব ঘূর্ণন টেবিল ইনজেকশন ছাঁচনির্মাণ মেশিন,এর অনন্য ঘূর্ণনযোগ্য ডিস্ক ডিজাইনের কারণে, এটি অটোমেশন সরঞ্জাম ইত্যাদির সম্প্রসারণের সাথে ব্যবহার করা যেতে পারে,জটিল আকৃতি এবং বিশেষ পণ্যগুলির উচ্চমানের এবং দক্ষ স্বয়ংক্রিয় উত্পাদন অর্জন করা, যা এখন ব্যাপকভাবে অটো পার্টস এবং নতুন শক্তি শিল্পে ব্যবহৃত হয়।
স্পেসিফিকেশন
মেশিনের প্রযুক্তিগত পরামিতি
| আইটিএম |
ইউনিট |
TFW4-85R2 |
TFW4-120R2 |
TFW4-160R2 |
| ইনজেকশন ইউনিট |
| স্ক্রু স্ট্রোক |
মিমি |
140 |
160 |
200 |
| স্ক্রু ব্যাসার্ধ |
মিমি |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| তত্ত্বগত ইনজেকশন ভলিউম |
সেমি3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| ইনজেকশন ওজন ((PS) |
জি |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| ওজ |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| সর্বাধিক ইনজেকশন চাপ |
এমপিএ |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| কেজিএফ/সিএম২ |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| ইনজেকশন হার |
সেমি3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| সর্বাধিক ইনজেকশন গতি |
মিমি/সেকেন্ড |
124 |
126 |
105 |
| স্ক্রু গতি ঘূর্ণন |
rp.m |
১০-২৮০ |
১০-২৮০ |
১০-২৮০ |
| পজিশনিং রিং ব্যাসার্ধ |
মিমি |
120 |
120 |
120 |
| প্লেট থেকে নল বের করুন |
মিমি |
≥45 |
≥45 |
≥45 |
| ক্ল্যাম্পিং ইউনিট |
| ক্ল্যাম্পিং ফোর্স |
KN ((টন) |
৮৩৩ (৮৫) |
১১৭৬ (১২০) |
১৫৬৮ ((১৬০) |
| ক্ল্যাম্পিং স্ট্রোক |
মিমি |
280 |
300 |
350 |
| মোল্ড বেধ |
মিমি |
২৩০ (৩১০) |
২৮০ (৩৮০) |
৩০০ ((৪০০) |
| ম্যাক্স. খোলার |
মিমি |
৫১০ ((৫৯০) |
৫৮০ ((৬৮০) |
৬৫০ (৭৫০) |
| (L*W) মোল্ডের সর্বোচ্চ আকার |
মিমি |
৩৬০*৩৬০/৪৫০*৩২০ |
৪২০*৪২০/৫৬০*৩৬০ |
৫২০*৫২০/৭০০*৪৫০ |
| টার্নটেবিল স্টেশন সংখ্যা |
মিমি |
2 |
2 |
2 |
| (D) ঘূর্ণমান টেবিলের আকার |
মিমি |
φ১০১০ |
φ1200 |
φ১৪০০ |
| ইজেক্টরের QTY |
পিসি |
3 |
5 |
5 |
| উপরের বারের ব্যবধান |
মিমি |
80 |
80 |
100 |
| ইজেক্টর দূরত্ব |
মিমি |
100 |
100 |
110 |
| ইজেক্টর ফোর্স |
KN ((টন) |
৪৫ ((৪.৬) |
৪৫ ((৪.৬) |
৪৫ ((৪.৬) |
| অন্যান্য |
| সিস্টেম চাপ |
Mpa ((kgf/cm2) |
13.7 ((140) |
13.7 ((140) |
13.7 ((140) |
| তেল ট্যাংক ক্ষমতা |
এল |
350 |
430 |
500 |
| বৈদ্যুতিক শক্তি |
কেডব্লিউ |
১৫+২।2 |
১৮+২।2 |
২২+২।2 |
| হিটার পাওয়ার |
কেডব্লিউ |
7.0 |
10.7 |
13.7 |
| মেশিনের মাত্রা |
L*W |
m |
2.৫*১9 |
2.৬*২0 |
2.৯*২।2 |
| H(শক-অবশোরক পা ব্যতীত) |
m |
মিনিটঃ2.5 ((ম্যাক্সঃ2৯৫) |
মিনিটঃ2.9 ((ম্যাক্সঃ3.6) |
মিনিটঃ3.3 ((ম্যাক্সঃ4.1) |
| শীতল জলের ক্ষমতা |
L/min |
40 |
50 |
50 |
| ওয়ার্কবেঞ্চের উচ্চতা+ ((শক-অবশোরিং পা ব্যতীত) |
মিমি |
৭৮০+৭০ |
৮২০+৭০ |
৯১৫+৮০ |
| মেশিনের ওজন |
টন |
6.5 |
9.5 |
12.8 |
বৈশিষ্ট্য
1সার্ভো-ড্রাইভিং টার্নটেবল
টার্নটেবিলের ঘূর্ণন গতি একটি সার্ভো মোটর ড্রাইভ দ্বারা সঞ্চালিত হয় যা উচ্চ গতির এবং মসৃণ, স্থিতিশীল (নিম্ন কম্পন) ঘূর্ণন গতি উপলব্ধি করে,এইভাবে গঠনের চক্রের স্থিতিশীলতা উন্নত.
2. মোল্ড ইনস্টলেশনের জন্য প্রশস্ত স্থান
মোল্ড ইনস্টল করার জন্য পর্যাপ্ত জায়গা রয়েছে এবং পণ্যের আকারের জটিলতার কারণে এটি বড় মোল্ড বা স্লাইড মোল্ড ব্যবহারের সাথেও ভালভাবে মোকাবিলা করতে পারে।
3. এনার্জি সাশ্রয়ী ড্রাইভ সিস্টেম
হাইড্রোলিক সিস্টেমটি শক্তি সঞ্চয়কারী সার্ভো মোটর দ্বারা চালিত হয়, যা শক্তি এবং বিদ্যুৎ সাশ্রয় করে, মেশিনের চক্রকে সংক্ষিপ্ত করে, সরঞ্জামগুলির পরিষেবা জীবন বাড়ায়,এবং উৎপাদন দক্ষতা উন্নত করে.
4.অতি-নিম্ন কাজের পৃষ্ঠতল
এরগনোমিকভাবে ডিজাইন করা অতি-নিম্ন কাজের টেবিলটি ছাঁচ লোড এবং আনলোড করা সহজ করে তোলে, অংশগুলি স্থাপন এবং বাছাই করে, ডাউনটাইম হ্রাস করে,এবং কার্যকরভাবে উৎপাদন দক্ষতা পাশাপাশি নিরাপত্তা উন্নত.

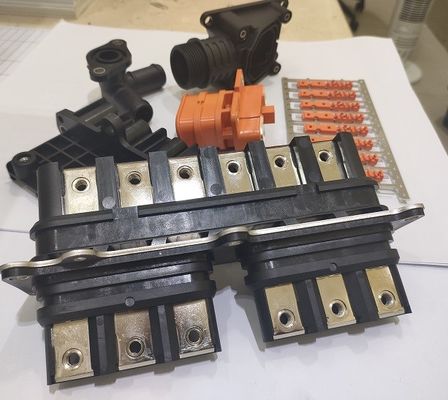

প্রয়োগ
কেন আমাদের বেছে নিলে?
1সেরা পণ্যের গুণমান এবং সবচেয়ে প্রতিযোগিতামূলক মূল্য।
2- উৎপাদন ক্ষেত্রে অভিজ্ঞ প্রযুক্তিগত কর্মী।
3কাস্টমাইজড ডিজাইন এবং উৎপাদন।
4. চমৎকার প্রি-সেলস এবং পরে-বিক্রয় সেবা.
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: আপনি কি ডেলিভারির আগে সমস্ত পণ্য পরীক্ষা করেন?
হ্যাঁ, আমরা ডেলিভারি আগে 100% পরীক্ষা আছে
প্রশ্ন 2: আপনার পেমেন্টের শর্তাবলী কি?
টি/টি ৩০% আমানত, ৭০% প্রস্থানের আগে।
প্রশ্ন 3: একটি উল্লম্ব ইনজেকশন ছাঁচনির্মাণ মেশিন ব্যবহার করে কোন ধরণের পণ্য উত্পাদন করা যেতে পারে?
উল্লম্ব ইনজেকশন মোল্ডিং মেশিনগুলি সাধারণত ইনসার্ট-মোল্ডিং উপাদান, ওভারমোল্ডিং পণ্য, উল্লম্ব ওভারমোল্ডিং তার এবং সংযোগকারীগুলির মতো পণ্য উত্পাদন করতে ব্যবহৃত হয়,এবং ছোট যথার্থ অংশ.
প্রশ্ন 4: প্যাকেজিং এবং শিপিং?
রোলটি ভিতরে প্লাস্টিক দিয়ে আবৃত এবং বাইরে কার্টনেড।
প্রশ্ন 5: আপনার ডেলিভারি সময় সম্পর্কে কি?
সাধারণভাবে বলতে গেলে, অগ্রিম অর্থ প্রদানের পরে এটি 20 থেকে 45 দিন সময় নেবে।
