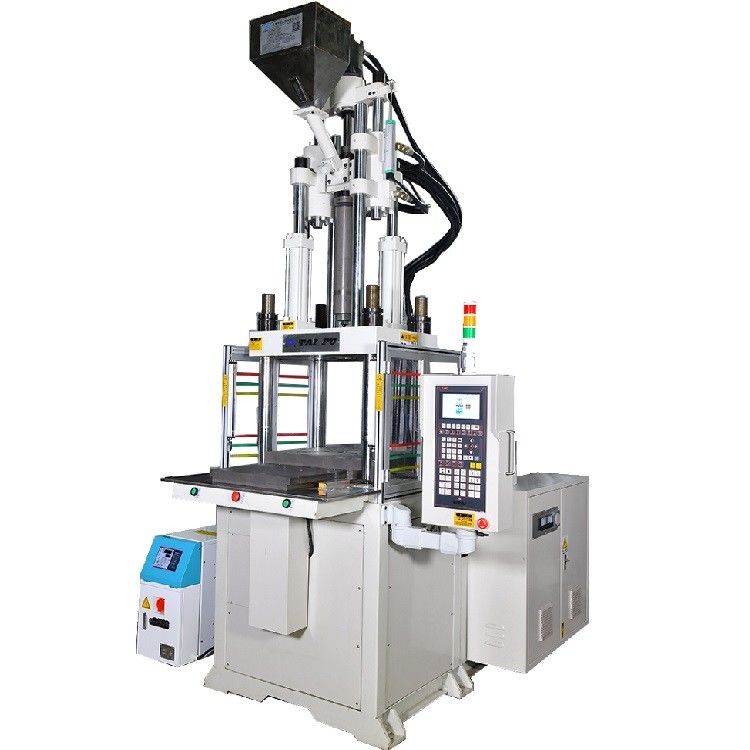

55 টন রান্নাঘরের যন্ত্রপাতি হ্যান্ডেল উত্পাদন মেশিন Bakelite ইনজেকশন ছাঁচনির্মাণ মেশিন
উল্লম্ব ছাঁচ লকিং, উল্লম্ব ইনজেকশন, একক স্লাইড ছাঁচ কাঠামো, পণ্য উপরের টেমপ্লেট স্থান থেকে স্লাইড আউট পরে ইনজেকশন করা হয়, কর্মী অপারেশন আরো সুবিধাজনক,এবং সম্পূর্ণ স্বয়ংক্রিয় উত্পাদন জন্য ঐচ্ছিক রোবট এবং অটোমেশন.
নিম্ন ছাঁচ উপরের টেমপ্লেট স্থান থেকে স্লাইড, প্রয়োজন উচ্চ নিষ্কাশন আকার পণ্য পরম সুবিধা আছে,উপরের ছাঁচ গাইড কলাম একটি চলন্ত স্থান গঠনের জন্য নিম্ন ছাঁচ ছেড়ে নিম্ন ছাঁচ থেকে স্লাইড করা যাবে, উচ্চ নিষ্কাশন আকার পণ্য উত্পাদন আরো দক্ষ, inlays এবং বহুমুখী ইনজেকশন ছাঁচনির্মাণ প্রক্রিয়া সঙ্গে প্লাস্টিক পণ্য বিভিন্ন ধরনের ব্যাপকভাবে ব্যবহৃত হয়েছে।
এটি গ্রাহকদের প্রকৃত চাহিদা অনুযায়ী কাস্টমাইজ করা যেতে পারে, সবচেয়ে সঠিক, দক্ষ এবং অর্থনৈতিক ড্রাইভ প্রদান, clamping, ইনজেকশন ইউনিট সমাধান ব্যক্তিগতকৃত সমন্বয়।
বাকেলাইট ইনজেকশন ছাঁচনির্মাণ মেশিনঃ এই মেশিনটি পছন্দসই আকার এবং আকারের বাকেলাইট পণ্য উত্পাদন করার জন্য একটি ছাঁচে গলিত বাকেলাইট রজন ইনজেকশন করার জন্য ব্যবহৃত হয়।এটি সাধারণত একটি ইনজেকশন ইউনিট নিয়ে গঠিত, একটি clamping ইউনিট, এবং একটি নিয়ন্ত্রণ সিস্টেম.
এই মেশিনগুলি বিশেষভাবে ব্যাকিলিট উপকরণগুলির সাথে কাজ করার জন্য ডিজাইন এবং অনুকূলিত করা হয়েছে, যার অনন্য বৈশিষ্ট্য এবং প্রক্রিয়াজাতকরণের প্রয়োজনীয়তা রয়েছে।Bakelite মেশিন সিরিজ বিভিন্ন Bakelite পণ্য উত্পাদন জন্য দক্ষ এবং নির্ভরযোগ্য সমাধান প্রদান করে.
এটা লক্ষনীয় যে, আধুনিক উৎপাদন প্রক্রিয়ায় ব্যাকেলিটকে মূলত প্লাস্টিক এবং কম্পোজিট ইত্যাদি অন্যান্য উপকরণ দ্বারা প্রতিস্থাপিত করা হয়েছে।'বেকলাইট মেশিন সিরিজ' শব্দটি এখনও অনুরূপ ধরনের তাপ সংযোজিত রজন এবং যৌগিক উপকরণগুলির সাথে কাজ করার জন্য ডিজাইন করা মেশিনগুলিকে বোঝাতে ব্যবহৃত হয়.
স্পেসিফিকেশন
মেশিনের প্রযুক্তিগত পরামিতি
| |
ইউনিট |
TFV4-35S |
TFV4-55S |
TFV4-85S |
| ইনজেকশন ইউনিট |
| স্ক্রু স্ট্রোক |
মিমি |
140 |
140 |
140 |
| স্ক্রু ব্যাসার্ধ |
মিমি |
22 |
26 |
28 |
28 |
30 |
32 |
32 |
36 |
40 |
| তত্ত্বগত ইনজেকশন ভলিউম |
সেমি3 |
53 |
74 |
86 |
86 |
99 |
113 |
113 |
143 |
176 |
| ইনজেকশন ওজন ((PS) |
জি |
49 |
69 |
80 |
80 |
92 |
105 |
105 |
133 |
164 |
| ওজ |
1.75 |
2.44 |
2.83 |
2.83 |
3.25 |
3.69 |
3.69 |
4.67 |
5.77 |
| সর্বাধিক ইনজেকশন চাপ |
এমপিএ |
248 |
178 |
153 |
213 |
185 |
163 |
228 |
180 |
146 |
| কেজিএফ/সিএম২ |
2531 |
1812 |
1563 |
2170 |
1890 |
1661 |
2331 |
1842 |
1492 |
| ইনজেকশন হার |
সেমি3/s |
44 |
62 |
72 |
65 |
74 |
84 |
100 |
126 |
156 |
| সর্বাধিক ইনজেকশন গতি |
মিমি/সেকেন্ড |
117 |
105 |
124 |
| স্ক্রু গতি ঘূর্ণন |
rp.m |
১০-৩০০ |
১০-৩০০ |
১০-২৮০ |
| পজিশনিং রিং ব্যাসার্ধ |
মিমি |
100 |
110 |
120 |
| প্লেট থেকে নল বের করুন |
মিমি |
≥45 |
≥45 |
≥45 |
| ক্ল্যাম্পিং ইউনিট |
| ক্ল্যাম্পিং ফোর্স |
KN ((টন) |
343 ((35)/441 ((45) |
৫৩৯ ((৫৫) |
৮৩৩ (৮৫) /৯৮০ (১০০) |
| ক্ল্যাম্পিং স্ট্রোক |
মিমি |
200 |
200 |
250 |
| মোল্ড বেধ |
মিমি |
১৫০ ((২১০) |
১৮০ (২৪০) |
২৩০ (৩১০) |
| ম্যাক্স. খোলার |
মিমি |
৩৫০ ((৪১০) |
৩৮০ (৪৪০) |
৪৮০ ((৫৬০) |
| (L*W) টাই বারগুলির মধ্যে দূরত্ব |
মিমি |
৪১০*২২০ |
৪৪৫*২৫৫ |
৫২০*৩৫০ |
| (L*W) মোল্ডের সর্বোচ্চ আকার |
মিমি |
৩৩০*৩৬০ |
৪০০*৩৭৫ |
৫০০*৪৭০ |
| (L*W) স্কেট আকার |
মিমি |
৩৫০*৩৮০ |
৪২০*৩৯৫ |
৫৪০*৪৯০ |
| ইজেক্টরের QTY |
পিসি |
3 |
3 |
3 |
| উপরের বারের ব্যবধান |
মিমি |
80 |
80 |
80 |
| ইজেক্টর দূরত্ব |
মিমি |
100 |
100 |
100 |
| ইজেক্টর ফোর্স |
KN ((টন) |
26.5 ((2.7) |
26.5 ((2.7) |
26.5 ((2.7) |
| অন্যান্য |
| সিস্টেম চাপ |
Mpa ((kgf/cm2) |
13.7 ((140)/17.2 ((175) |
13.7 ((140) |
13.7 ((140)/17.2 ((175) |
| তেল ট্যাংক ক্ষমতা |
এল |
130 |
140 |
280 |
| বৈদ্যুতিক শক্তি |
কেডব্লিউ |
5.৫/৭5 |
7.5 |
১৫/১৮।7 |
| হিটার পাওয়ার |
কেডব্লিউ |
3.6 |
5.5 |
7.0 |
| মেশিনের মাত্রা |
L*W |
m |
1.৮*১।2 |
2.০৫*১3 |
2.২*১5 |
| H(শক-অবশোরক পা ব্যতীত) |
m |
মিনিটঃ2.২(সর্বোচ্চঃ2.8) |
মিনিটঃ2.32 ((ম্যাক্সঃ2.৯) |
মিনিটঃ2.7 ((ম্যাক্সঃ3.4) |
| শীতল জলের ক্ষমতা |
L/min |
25 |
35 |
40 |
| ওয়ার্কবেঞ্চের উচ্চতা+ ((শক-অবশোরিং পা ব্যতীত) |
মিমি |
৯৯০+৬০ |
১০৮৮+৬০ |
১১৪০+৭০ |
| মেশিনের ওজন |
টন |
1.5 |
1.9 |
3.9 |
বৈশিষ্ট্য
1. থার্মোসেট পণ্যগুলির ইনজেকশন ছাঁচনির্মাণের জন্য উপযুক্ত। উচ্চ লকিং শক্তি সহ সরাসরি সংকোচন লকিং প্রক্রিয়া, উল্লম্ব দ্বৈত ইনজেকশন সিলিন্ডার নকশা, উচ্চ ইনজেকশন চাপ।
2ইনজেকশন পজিশনের নির্ভুলতা উচ্চ, এবং মেশিনের সামগ্রিক প্রক্রিয়াটি শক্ত এবং সুন্দর।
3এটি একটি বিশেষ স্ক্রু উপাদান ধারক এবং একটি বিশেষভাবে ডিজাইন করা উপাদান নল দিয়ে সজ্জিত, এটি বন্ধ করার আগে উপাদান পরিষ্কার করা সহজ এবং দ্রুত করে তোলে।
4স্থিতিশীল তাপমাত্রা নিয়ন্ত্রণ নিশ্চিত করার জন্য উপাদান পাইপ তাপমাত্রা একটি ছাঁচ তাপমাত্রা মেশিন দ্বারা নিয়ন্ত্রিত হয়।
5একক স্টেশন এবং দ্বৈত স্টেশন বিকল্পগুলি অবাধে পাওয়া যায়, যা ছাঁচনির্মাণকে আরও ব্যয়বহুল করে তোলে।
6. বৈদ্যুতিক সুরক্ষা ডিভাইস কোন ত্রুটি নিশ্চিত করে এবং অপারেটরদের নিরাপত্তা নিশ্চিত করে।

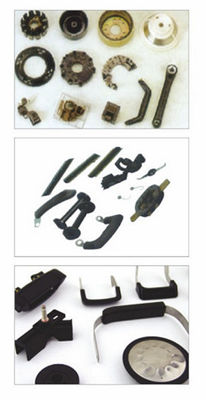

প্রয়োগ
কেন আমাদের বেছে নিলে?
1সেরা পণ্যের গুণমান এবং সবচেয়ে প্রতিযোগিতামূলক মূল্য।
2- উৎপাদন ক্ষেত্রে অভিজ্ঞ প্রযুক্তিগত কর্মী।
3কাস্টমাইজড ডিজাইন এবং উৎপাদন।
4. চমৎকার প্রি-সেলস এবং পরে-বিক্রয় সেবা.
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: আপনি কি ডেলিভারির আগে সমস্ত পণ্য পরীক্ষা করেন?
হ্যাঁ, আমরা ডেলিভারি আগে 100% পরীক্ষা আছে
প্রশ্ন 2: আপনার পেমেন্টের শর্তাবলী কি?
টি/টি ৩০% আমানত, ৭০% প্রস্থানের আগে।
প্রশ্ন 3: প্যাকেজিং এবং শিপিং?
রোলটি ভিতরে প্লাস্টিক দিয়ে আবৃত এবং বাইরে কার্টনেড।
প্রশ্ন 4: একটি উল্লম্ব ইনজেকশন ছাঁচনির্মাণ মেশিন ব্যবহার করে কোন ধরণের পণ্য উত্পাদন করা যেতে পারে?
উল্লম্ব ইনজেকশন মোল্ডিং মেশিনগুলি সাধারণত ইনসার্ট-মোল্ডিং উপাদান, ওভারমোল্ডিং পণ্য, উল্লম্ব ওভারমোল্ডিং তার এবং সংযোগকারীগুলির মতো পণ্য উত্পাদন করতে ব্যবহৃত হয়,এবং ছোট যথার্থ অংশ.
প্রশ্ন 5: আপনার ডেলিভারি সময় সম্পর্কে কি?
সাধারণভাবে বলতে গেলে, অগ্রিম অর্থ প্রদানের পরে এটি 20 থেকে 45 দিন সময় নেবে।
